虽然不同年份、不同小学期主题的具体实验内容会有所调整，但其核心原理和目标是一致的，下面我将为你系统地梳理和解读浙大电气小学期实验的核心原理、典型实验模块以及背后的培养理念。
（图片来源网络，侵删）
核心指导思想：从“理论”到“系统”的跨越
小学期实验的根本原理，是围绕一个或多个完整的电气工程系统，让学生扮演“工程师”的角色，经历从理论分析、方案设计、硬件选型、软件编程、系统搭建、调试测试到最终报告撰写的全过程，这不仅仅是验证几个孤立的电路定理，而是构建一个能实现特定功能的“作品”。
其核心可以概括为以下几点：
- 系统化思维：不再孤立地看待电阻、电容、放大器或单片机，而是理解它们如何在一个更大的系统中协同工作，一个简单的电机控制系统，就包含了电源、功率驱动、控制核心、反馈检测等多个子系统。
- 软硬件协同设计：现代电气工程是软硬件结合的典范，学生需要同时掌握硬件电路的搭建和调试，以及软件（通常是C语言或汇编）的编程与烧录，并理解两者如何通过接口（如GPIO, ADC, PWM）进行交互。
- 闭环控制原理：这是电气自动化领域的灵魂，几乎所有具有一定智能的实验（如电机调速、温度控制、机器人循迹）都基于闭环反馈控制的基本原理：
- 给定：设定一个目标值（如期望的电机转速）。
- 反馈：通过传感器（如编码器、热电偶）测量系统的实际状态。
- 比较：将给定值与实际值进行比较,得到偏差。
- 控制：控制器（通常是单片机或DSP）根据偏差，按照一定的控制算法（如PID算法）计算出控制量。
- 执行：通过功率驱动电路（如H桥）执行控制动作，减小偏差,使系统趋向目标。
- 模块化与接口：实验平台通常被设计成功能模块，如电源模块、主控模块、传感器模块、驱动模块等，学生需要理解每个模块的功能和接口定义（引脚定义、通信协议），并将它们正确地连接起来，组成一个完整的系统,这培养了工程规范化和标准化的意识。

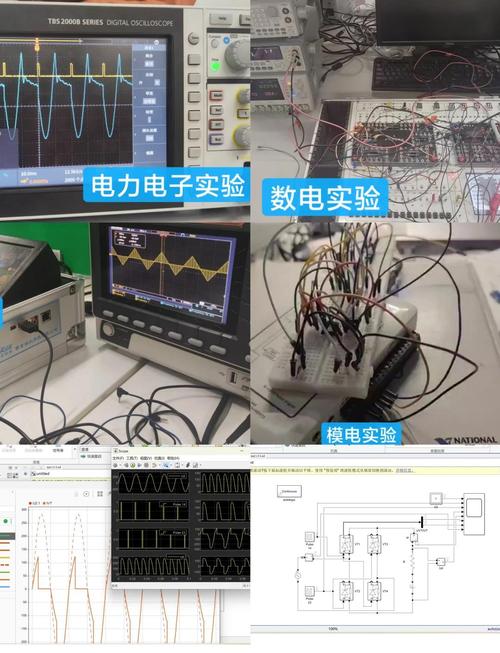

典型实验模块及其原理解析
浙大电气小学期的实验内容非常丰富,通常会包含以下几个经典模块：
电源技术基础 - 线性稳压与开关稳压
- 实验目标：理解不同电源拓扑的原理、效率差异和应用场景。
- 核心原理：
- 线性稳压：基于负反馈放大原理，通过调整一个串联在输入和输出之间的功率晶体管的“等效电阻”，来消耗掉多余的电压，从而维持输出电压的稳定，代表芯片是LM78xx系列。
- 特点：电路简单，纹波小，但效率低（压差越大，效率越低）,发热严重。
- 开关稳压：基于高速通断的PWM（脉宽调制）原理，通过控制开关管（如MOSFET）的导通和关断时间，将能量以脉冲形式从输入端传递到输出端，再通过LC滤波电路平波得到稳定的直流电压，代表拓扑是Buck（降压）、Boost（升压）、Buck-Boost（升降压）。
- 特点：效率高（理想情况下可达90%以上），发热小，但电路复杂,输出纹波较大。
- 线性稳压：基于负反馈放大原理，通过调整一个串联在输入和输出之间的功率晶体管的“等效电阻”，来消耗掉多余的电压，从而维持输出电压的稳定，代表芯片是LM78xx系列。
- 学生实践：焊接并调试一个基于LM317的线性稳压电路，和一个基于Buck拓扑的开关稳压电路，使用示波器和万用表测量并比较两者的输出电压、纹波、效率和温升。
功率电子技术 - H桥驱动与直流电机控制
- 实验目标：掌握功率半导体器件的驱动方法，实现对直流电机的正反转、启停和调速。
- 核心原理：
- H桥电路：由四个开关管（通常是MOSFET或三极管）组成的“H”形电路，通过控制对角线上两个开关管的导通与关断，可以改变流过电机的电流方向,从而控制电机的正反转。
- PWM调速：在H桥的基础上，通过改变PWM信号的占空比，可以改变加在电机两端的平均电压，从而平滑地调节电机的转速，占空比越大，平均电压越高,转速越快。
- 死区控制：为防止H桥上下桥臂直通（同时导通）导致电源短路，必须在控制信号中加入死区时间，确保一个桥臂完全关断后,另一个桥臂才能导通。
- 学生实践：搭建一个由单片机（如STM32）产生PWM信号，经过驱动芯片（如IR2104）驱动H桥电路,最终控制一个带编码器的直流电机进行正反转和速度调节。
自动控制原理 - PID算法实现
- 实验目标：将经典的PID控制算法应用于实际系统，理解其参数（P, I, D）对系统动态性能的影响。
- 核心原理：
- PID控制器：这是一个在工业控制中应用最广泛的反馈控制器，其输出是三个项的加权和：
- P (Proportional - 比例)：
P_out = Kp * e(t)，当前偏差越大，调节作用越强，反应快,但有稳态误差。 - I (Integral - 积分)：
I_out = Ki * ∫e(t)dt，用于消除稳态误差，只要有偏差存在，积分项就会累积,直到误差为零。 - D (Derivative - 微分)：
D_out = Kd * de(t)/dt，根据偏差的变化趋势进行调节，有“预见性”，可以抑制超调和振荡,提高系统稳定性。
- P (Proportional - 比例)：
- PID控制器：这是一个在工业控制中应用最广泛的反馈控制器，其输出是三个项的加权和：
- 学生实践：在电机速度控制系统中，编写PID控制算法的C语言代码，通过不断调整
Kp,Ki,Kd三个参数，观察并记录系统从启动到稳定的过程（如转速响应曲线），分析不同参数对响应速度、超调量和稳定性的影响,最终实现一个性能优良的闭环速度控制系统。
传感器与数据采集 - 温度/距离检测
- 实验目标：学习使用各类传感器进行非电学量的测量,并掌握数据采集和处理的基本方法。
- 核心原理：
- 传感器：将物理量（如温度、光强、距离）转换为电学量（如电压、电阻、频率）的器件。
- 热敏电阻/热电偶：利用电阻值或热电动势随温度变化的原理测温。
- 红外测距传感器：利用发射和接收红外线的时间差或强度来计算距离。
- 信号调理：传感器输出的信号通常很微弱或非线性，需要通过放大、滤波、线性化等电路进行处理，以适应ADC（模数转换器）的输入范围。
- ADC采样：将处理后的模拟电压信号转换为单片机可以处理的数字量,采样率和分辨率是关键指标。
- 传感器：将物理量（如温度、光强、距离）转换为电学量（如电压、电阻、频率）的器件。
- 学生实践：将一个温度传感器（如NTC热敏电阻）接入一个电阻分压电路，将温度变化转换为电压变化，通过单片机的ADC读取该电压值，查表或通过公式计算出对应的温度值,并在LCD屏幕上实时显示。
小学期实验的深层意义
浙大电气小学期实验的原理，本质上是一个“微型工程项目”的浓缩，它通过精心设计的实验模块,让学生在短时间内体验到：
（图片来源网络，侵删）
- 知识整合：将《电路原理》、《模拟电子技术》、《数字电子技术》、《自动控制原理》等多门课程的知识融会贯通。
- 工程规范：学习阅读数据手册、绘制电路图、编写规范的代码、撰写实验报告。
- 问题解决：面对电路不工作、程序有bug、系统不稳定等问题，学会使用示波器、万用表等工具进行系统性的故障排查,而不是盲目尝试。
- 创新思维：在完成基本要求后，鼓励学生进行拓展，如增加新的功能、优化控制算法、提高系统效率等。
浙大电气小学期实验的原理，就是“以一个完整的电气系统为载体，以闭环控制为核心思想，通过软硬件协同设计的方式，全面提升学生的工程实践能力和系统思维”,这段经历对于学生后续的更高级专业课程学习和未来的职业生涯都具有不可估量的价值。
